BonPEC


Ensayos no DestructivosTécnicas electromagnéticas

Técnicas electromagnéticas

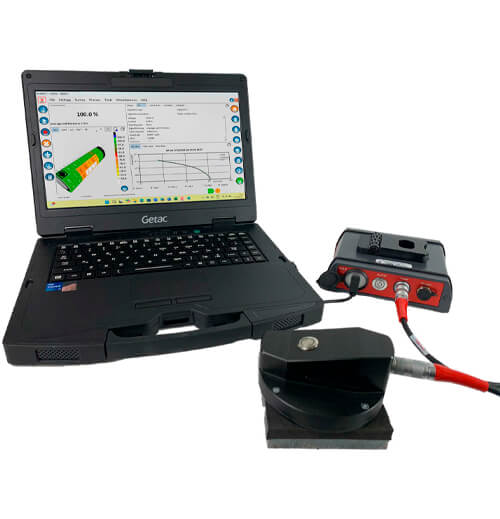

  • BonPEC Package-2

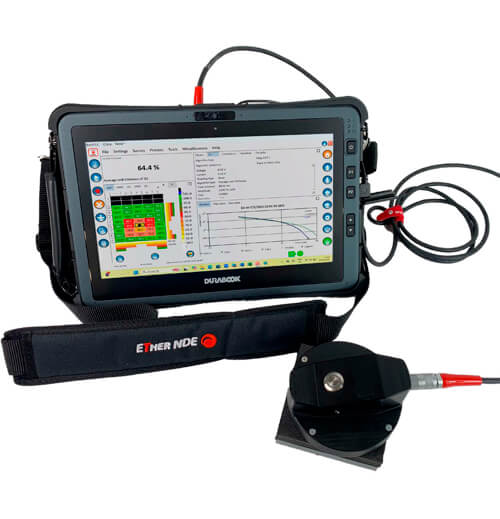

  • BonPEC Package

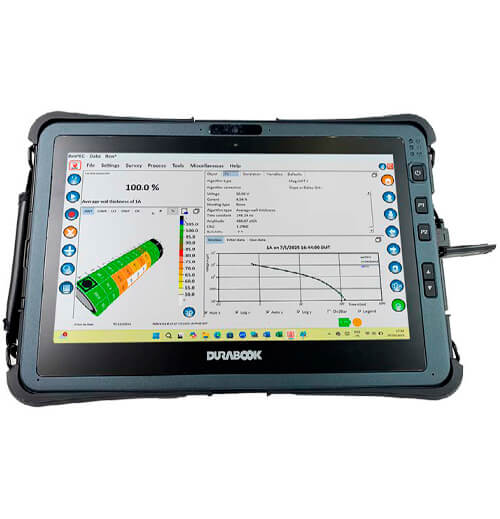

  • BonPEC front EtherNDE

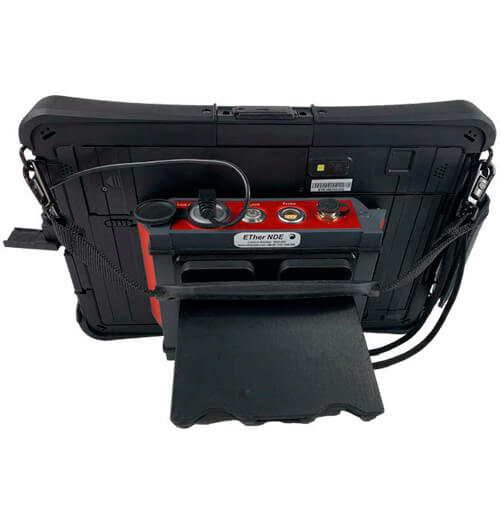

  • BonPEC back EtherNDE

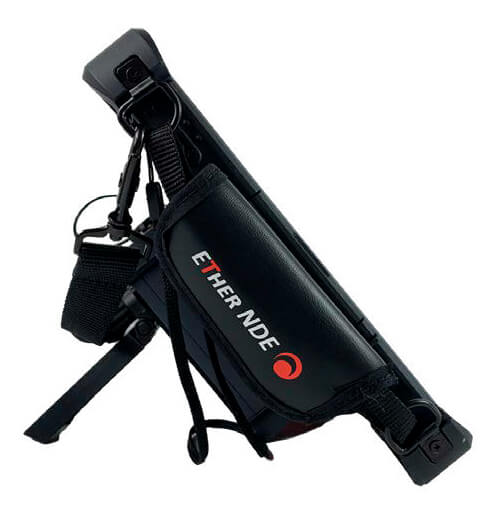

  • BonPEC side

BonPEC

de ETHER NDE

Descripción

El «BonPEC» es una tecnología innovadora de Corrientes de Foucault Pulsadas (Pulsed Eddy Current) que ofrece un enfoque avanzado para la detección, medición y monitoreo de la corrosión en tuberías y recipientes de acero de baja aleación. Este sistema de peso ligero y adaptable incluye dos sondas estándar y tres opciones de pantalla portátil, junto con un software especializado para análisis avanzado de datos PECT y funciones de informes detalladas. Las aplicaciones abarcan desde el monitoreo de corrosión en servicio, inspección de zonas de salpicaduras, monitoreo de espesores de pared hasta inspección a través de envolturas de reparación y evaluación de ligamentos remanentes mediante corrosión. La tecnología Pulsed Eddy Current permite realizar mediciones precisas sin contacto directo, limpieza especial o preparación específica de la superficie, lo que resulta en un ahorro significativo de costos para el cliente al eliminar la necesidad de retirar aislamientos costosos e innecesarios. Este sistema eficaz y rentable se aplica en la industria en tierra y mar adentro, así como en el sector energético, para la inspección de componentes y piezas aislados y corroídos.

Características

Tecnología de vanguardia de corrientes de Foucault pulsadas.
Dos sondas incluidas de serie en el kit.
Tres opciones de pantalla portátil.
Sistema ligero y adaptable.
Software de inspección de END basado en flujo de trabajo que ofrece análisis y evaluación avanzados de datos PECT.
Funciones avanzadas de generación de informes.
Aplicaciones: Monitoreo de corrosión en servicio, inspección de zonas de salpicadura, monitoreo e inspección del espesor de pared mediante envolturas de reparación, y evaluación de ligamentos restantes mediante corrosión.

Cotizar

Suscribirme

Descripción

El «BonPEC» es una tecnología innovadora de Corrientes de Foucault Pulsadas (Pulsed Eddy Current) que ofrece un enfoque avanzado para la detección, medición y monitoreo de la corrosión en tuberías y recipientes de acero de baja aleación. Este sistema de peso ligero y adaptable incluye dos sondas estándar y tres opciones de pantalla portátil, junto con un software especializado para análisis avanzado de datos PECT y funciones de informes detalladas.

  • BonPEC Package-2
  • BonPEC Package
  • BonPEC front EtherNDE
  • BonPEC back EtherNDE
  • BonPEC side
Descripción
Ventajas y características
Opciones de pantalla
Hoja técnica
Solicitar Cotización

Descripción

Se trata de una técnica electromagnética no intrusiva basada en Corrientes de Foucault Pulsadas (Pulsed Eddy Currents) que permite la detección, medición y monitorización de la corrosión en tuberías y buques de acero al carbono de baja aleación a través de sus aislamientos, revestimientos, pinturas, ignifugación del hormigón o crecimientos marinos. Esta tecnología no requiere contacto directo, limpieza ni preparación específica de la superficie del objeto a examinar, por lo que no se requiere la costosa e innecesaria retirada del aislamiento para realizar el examen PEC, con un considerable ahorro para el cliente.

PEC es la solución eficiente y rentable para el examen de componentes y piezas aislados y corroídos en la industria terrestre y marítima, así como en el sector energético.

La corrosión bajo aislamiento (CUI), la corrosión bajo ignifugación (CUF), la corrosión acelerada por flujo (FAC), así como la integridad del pozo, son aplicaciones, soluciones y beneficios típicos de la PEC. El rendimiento de la PEC también es eficaz para mediciones de semicontacto realizadas con objetos sucios, rugosos, fríos y a altas temperaturas. En general, la PECT puede evaluar el espesor del acero al carbono cuando existe una separación que impide la medición ultrasónica del espesor.

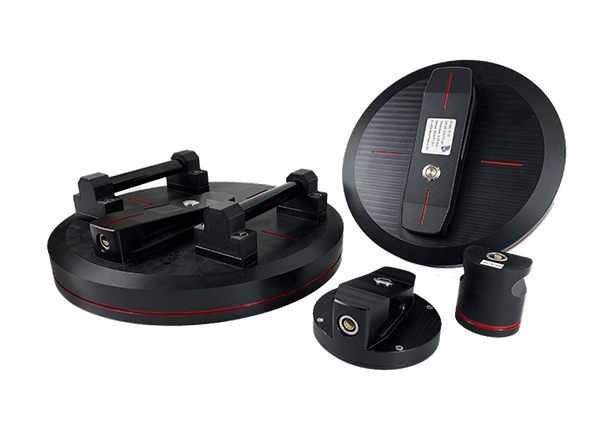

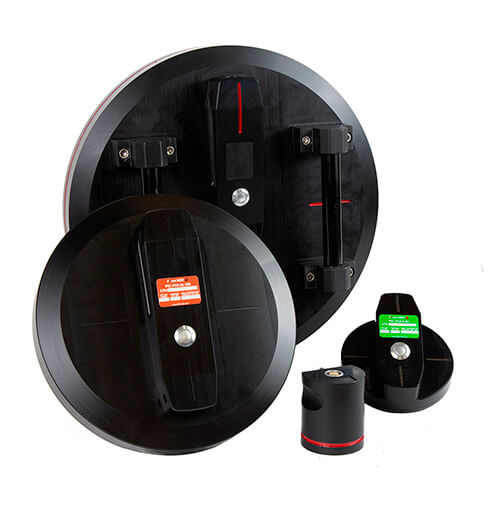

Sondas

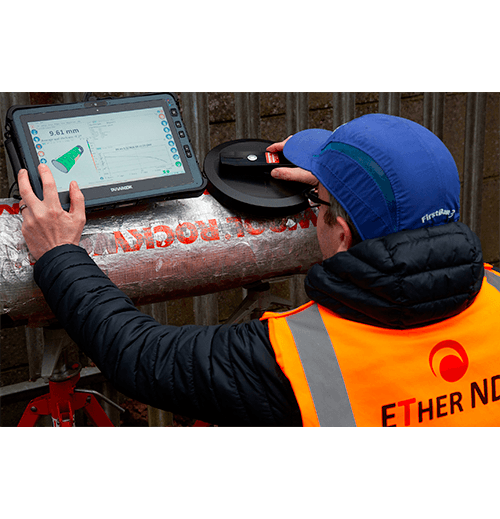

En función del despegue y del espesor promedio de pared del objeto inspeccionado, existe una gama de sondas para optimizar la fiabilidad de los resultados. Para un despegue grande, se necesita una sonda de mayor tamaño. Hay dos sondas disponibles de serie: P0.5 y P1.0, con otras opciones disponibles. El rango aplicable de cada sonda depende de las propiedades del material y la geometría de medición del objetivo, pero sobre todo del despegue y el espesor promedio de pared.

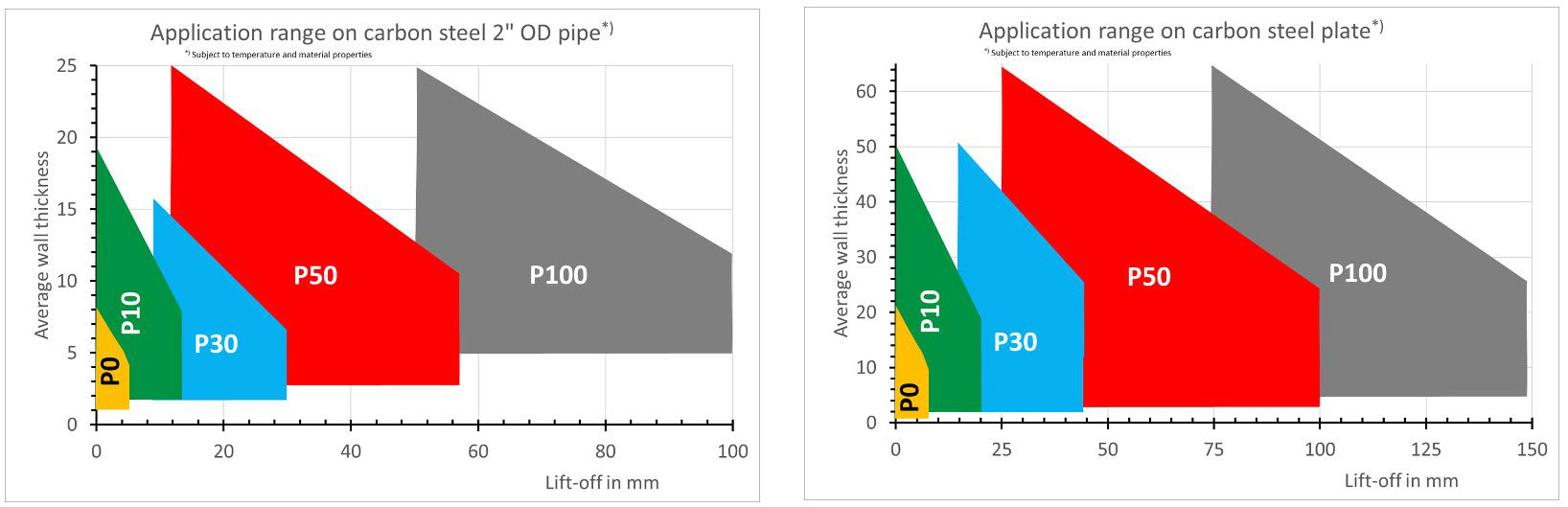

Los diagramas anteriores muestran los criterios de selección de sondas para una placa plana de acero al carbono y una tubería de acero al carbono de 2″ de diámetro exterior, basándose en el espesor promedio de pared y el despegue.

Las sondas BonPEC están diseñadas para minimizar las lecturas falsas, por lo que son insensibles a los objetos metálicos cercanos, excepto al objeto que se encuentra justo debajo. Gracias al enfoque del campo magnético, las sondas son (dentro de ciertos límites) insensibles a cambios en el despegue, desajustes de ángulo o variaciones en el espesor de la lámina. Todas estas propiedades son importantes para las mediciones de campo, ya que reducen las llamadas falsas y aumentan la eficacia de la interpretación de los datos.

Software

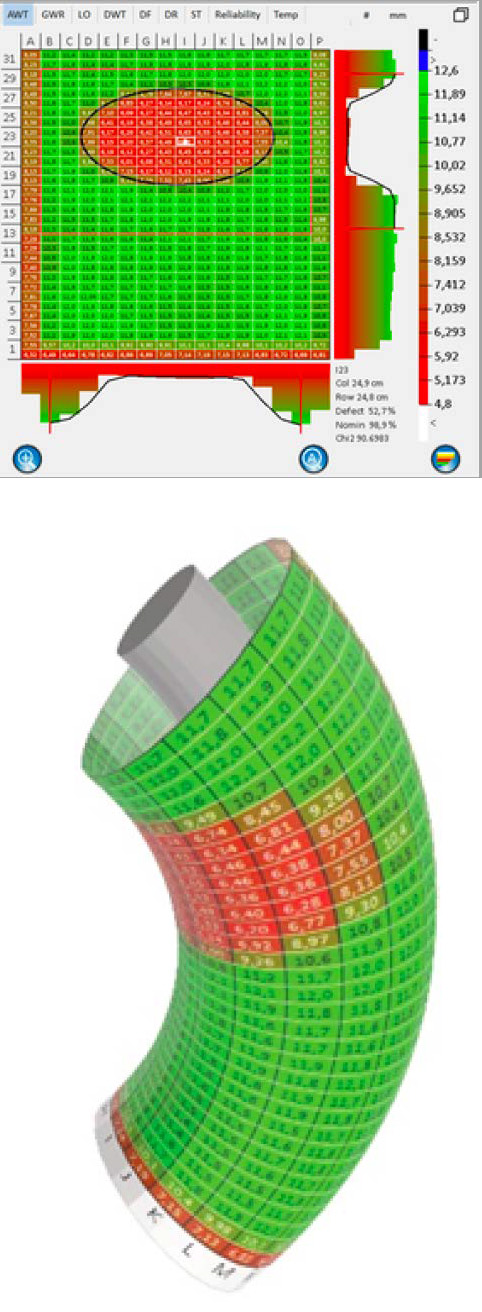

BonPEC softwareEl software BonPEC se ha desarrollado basándose en la forma en que se realiza un estudio END típico. Inicialmente, es necesario saber qué se debe investigar, lo cual se representa mediante los parámetros del cliente y del objeto.

Los parámetros importantes son el tipo de objeto (tubería, placa o curva), el espesor nominal de pared, el despegue y el tipo de revestimiento utilizado. Con base en esta información y la experiencia del operador, se selecciona una sonda adecuada y se define el escaneo adecuado. El programa BonPEC proporciona herramientas para inspeccionar, verificar, evaluar y generar informes de los datos de medición.

Características del software

Recopilación rápida de datos
Interpretación y resultados directos en tiempo real;
Almacenamiento digital de datos.
Operación intuitiva (pantalla táctil).
Función avanzada de presentación de señales PEC.
Algoritmos avanzados de análisis y evaluación de datos PEC (valor mínimo de peso molecular de la huella, etc.).
Funciones avanzadas de generación de informes (generación automática de informes, gráficos, proyección de resultados 3D en modelo/foto del objeto, etc.).
Monitoreo de corrosión en servicio.
Idioma de la interfaz según el usuario.
Software y capacitación según el nivel del operador.

Características

Tecnología de vanguardia de corrientes de Foucault pulsadas.
Dos sondas incluidas de serie en el kit.
Tres opciones de pantalla portátil.
Sistema ligero y adaptable.
Software de inspección de END basado en flujo de trabajo que ofrece análisis y evaluación avanzados de datos PECT.
Funciones avanzadas de generación de informes.
Aplicaciones: Monitoreo de corrosión en servicio, inspección de zonas de salpicadura, monitoreo e inspección del espesor de pared mediante envolturas de reparación, y evaluación de ligamentos restantes mediante corrosión.

Características del método

Inspección no intrusiva (NII).
Sin contacto directo con la superficie.
No requiere limpieza ni preparación de la superficie.
No requiere retirar láminas ni aislamiento térmico.
Mide a través de crecimiento marino, revestimientos y hormigón.
La tecnología es eficaz tanto en la superficie como bajo el agua.

Especificaciones

Acero al carbono (ferromagnético)
Peso: 3-65 mm
Espesor del aislamiento: <200 mm (sondas pendientes)
Láminas de aluminio o acero inoxidable
Temperatura: -150 °C a 500 °C
Diámetro mínimo de la tubería: 50 mm (2”)
Precisión: 5 %
Reducción de hasta un 50 % del peso atmosférico (AWT) con respecto al AWT de referencia
Variación de +/- 50 % del Lift-Off con respecto al Lift-Off de referencia
Repetibilidad: 2 %

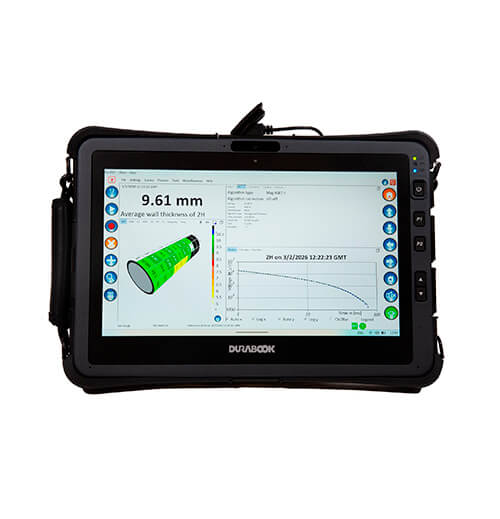

Opciones de Visualización en pantalla Portátil

Opciones de Visualización en pantalla Portátil

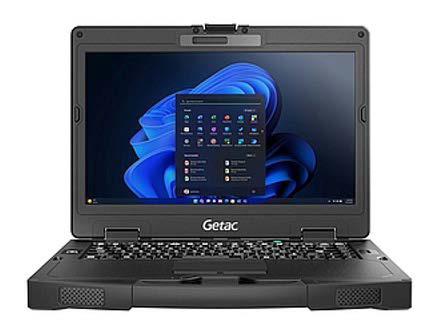

  10.1” Rugged Tablet PC 11.6” Rugged Tablet PC Rugged Notebook 14”
Duración de la batería 8 horas 10 horas Arriba a 30 horas
Batería Integrado Batería: 7,6 V, 8000 mAh Caliente Intercambio Batería: 7,6 V, 4800 mAh Caliente Intercambio Batería: 10,8 V, 6900 mAh
Pantalla táctil 10.1” (256 mm) 11.6” 14”
Peso 1,15 kilos 1,39 kilos 2,38 kg
3 kilos Cª. BonPEC & Pararse 2,8 kilos inc.BonPEC & Pararse 3,28 kg Incluye BonPEC
Tamaño 186 incógnita 70 x 26,5 mm 317 incógnita 215 incógnita 23,8 mm 350 incógnita 293 incógnita 38,5 mm
7,3” x 2,75” x 1” 12,4” x 8,46” x 0,9” 13,7” incógnita 11.5” x 1,5”
Clasificación IP de la tableta/portátil IP67 IP66 IP53
MIL ESPECULACIÓN MIL -STD_810G MIL-STD_810H MIL -STD_416G Estándar militar MIL-STD_810H
Número de pieza del kit KIPEC001 KIPEC002 KIPEC003

BonPEC Hoja de Especificaciones (English)
