SCANRAY® F es un sistema de radiografía digital portátil inalámbrico, flexible y de última generación, diseñado para transformar las pruebas radiográficas industriales de tuberías y tanques.
Mientras que los métodos tradicionales han dependido de películas de rayos X convencionales o placas fosforescentes flexibles debido a su capacidad para adaptarse a superficies curvas, estos enfoques presentaban varios inconvenientes, como tiempos de exposición prolongados, procedimientos de procesamiento complicados y la necesidad de consumibles.
Flexibilidad en Inspecciones.
Diseño Compacto y Duradero.
Portabilidad y Facilidad de Uso.
Cumplimiento con Normas Internacionales.
Alta Resistencia Ambiental.
Software DR-SOFT® Integrado.
SCANRAY® F es un sistema de radiografía digital portátil inalámbrico, flexible y de última generación, diseñado para transformar las pruebas radiográficas industriales de tuberías y tanques.
Mientras que los métodos tradicionales han dependido de películas de rayos X convencionales o placas fosforescentes flexibles debido a su capacidad para adaptarse a superficies curvas, estos enfoques presentaban varios inconvenientes, como tiempos de exposición prolongados, procedimientos de procesamiento complicados y la necesidad de consumibles.
SCANRAY® F es un sistema de radiografía digital portátil inalámbrico, flexible y de última generación, diseñado para revolucionar las pruebas radiográficas industriales de tuberías y tanques.
Tradicionalmente, estas inspecciones se han basado en películas de rayos X convencionales o placas de imagen fosforescentes flexibles (radiografía computarizada) debido a su compatibilidad con superficies curvas. Sin embargo, estos métodos presentan inconvenientes relacionados con tiempos de exposición prolongados, procedimientos de procesamiento de imágenes complejos y dependencia de consumibles.
El sistema SCANRAY® F aborda estas limitaciones ofreciendo una solución para eliminar la distorsión de la imagen en objetos de control curvos, superando así una desventaja importante de los detectores digitales de panel plano convencionales.
Este innovador sistema no solo soluciona los inconvenientes de los métodos tradicionales, sino que también incorpora numerosas funciones avanzadas.

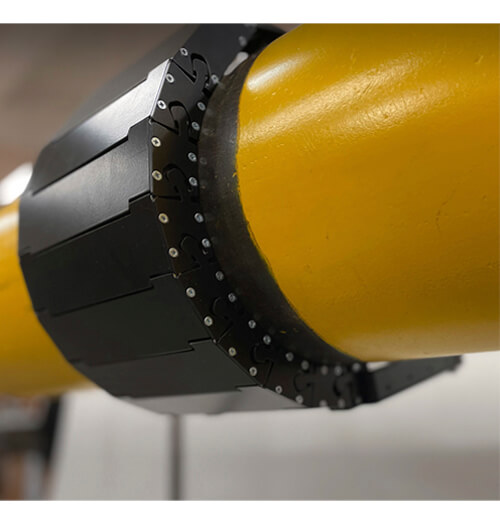

La unidad de detección puede doblarse en tuberías de 150 mm (6 pulgadas) de diámetro lo que permite inspeccionar superficies curvas
Equipado con una exclusiva funda protectora universal, el SCANRAY® F está diseñado para resistir impactos mecánicos incluso en condiciones extremas.
Ofrece una portabilidad sin igual. Equipado con memoria interna y dos juegos de baterías de larga duración el sistema permite una operación continua de al menos 8 horas.
El sistema cumple plenamente con los requisitos de las normas ISO/ASTM/ASME y garantiza imágenes de la más alta calidad
SCANRAY® F es la solución perfecta para una amplia gama de industrias que requieren inspecciones no destructivas precisas y de alta calidad.

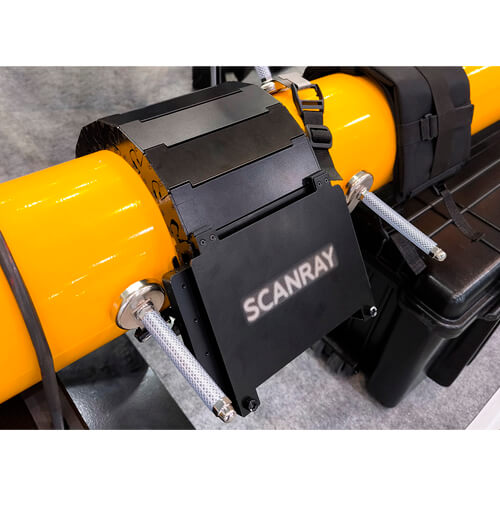

Gracias a su flexibilidad, la unidad de detección se puede doblar en tuberías de 150 mm (6 pulgadas) de diámetro. También es posible inspeccionar objetos de menor diámetro con el detector en posición recta (DWDI o DWSI), lo que proporciona una solución para toda la gama de tuberías industriales.

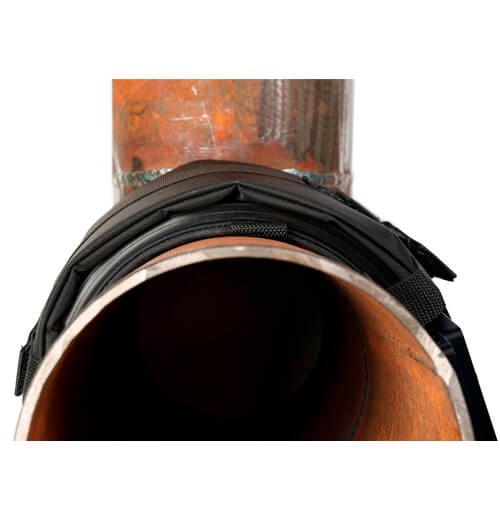

Una exclusiva funda protectora universal, incluida en el kit de entrega estándar, garantiza la seguridad del detector frente a impactos mecánicos, incluso en condiciones extremas. Nuestros equipos están diseñados para ofrecer un rendimiento excepcional en situaciones reales, no solo en las condiciones ideales de laboratorios limpios.
Un diseño cómodo con un bloque de control independiente que alberga la electrónica principal, la batería y la unidad Wi-Fi permitió minimizar el grosor del detector flexible, lo que posibilita el uso del sistema en espacios muy reducidos. La proximidad entre las tuberías ya no representa un límite para la radiografía digital.

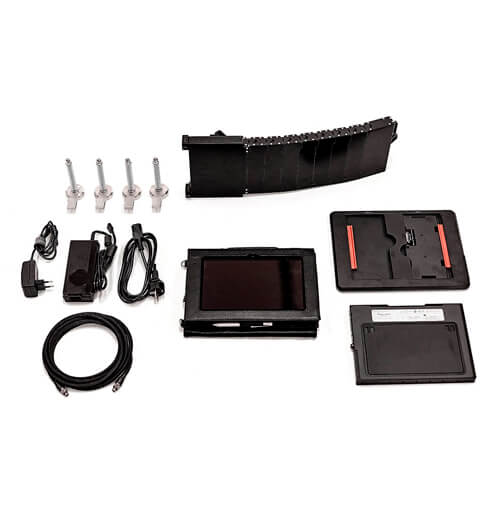

El sistema incluye todos los accesorios necesarios, el software DR-SOFT® instalado y calibraciones preconfiguradas para su puesta en marcha inmediata. ¡Disfrute de todas las ventajas de la radiografía digital y el detector flexible desde el primer momento!
El sistema cuenta con una clasificación IP67, lo que garantiza una sólida protección contra el polvo y la entrada de agua. Esta característica mejora la durabilidad y la confiabilidad del sistema, haciéndolo apto para condiciones ambientales exigentes.
Equipado con memoria interna, dos juegos de baterías de larga duración y un potente módulo Wi-Fi, además de un diseño delgado y ligero, el sistema de radiografía digital SCANRAY® F ofrece una portabilidad sin igual. Su diseño facilita la maniobrabilidad y el posicionamiento durante las inspecciones, optimizando el flujo de trabajo para los expertos en ensayos no destructivos.
Un tamaño de píxel óptimo para la industria del petróleo y el gas, de 99 micras, garantizará la visibilidad de los defectos más pequeños para evitar cualquier riesgo. Los filtros de software integrados facilitarán aún más el análisis de imágenes y, al mismo tiempo, lo harán más preciso.
La unidad de detección flexible está disponible en dos tamaños que se adaptan a diversas tareas y diámetros de tubería. La opción más pequeña, SCANRAY® 1025F, es ideal para soldaduras anulares de 6 a 12 pulgadas (150 a 300 mm), mientras que el sistema SCANRAY® 1043F aumenta la velocidad de control para tuberías de 12 a 20 pulgadas (300 a 500 mm).
El sistema cumple plenamente con los requisitos de las normas ISO/ASTM/ASME y proporciona imágenes de la más alta calidad.
Sistemas SCANRAY® F |
SCANRAY® 1025F |
SCANRAY® 1043F |
Centelleador |
Gadox |
|
Paso de píxel, µm |
99 |
|
Tamaño de la imagen, mm (pulgadas) |
98 × 250 (3,9 × 9,8) |
98 × 427 (3,9 × 16,8) |
Matriz de píxeles, píxeles |
988 × 2524 |
988 × 4316 |
Escala de grises, bits |
16 |
|
Dimensiones, mm |
182 × 453 × 20 |
182 × 633 × 20 |
Peso, kg |
1.5 |
1.7 |
Entorno operativo, °C |
-20 a +50 |
|
Duración de la batería, h |
7 |
|
Resistencia al polvo y al agua |
IP67 |
|
¡Consultanos cualquier duda o requerimiento que necesites!
