VISIO

de DR SYSTEMS

Descripción

VISIO® es un sistema avanzado diseñado para la inspección visual y dimensional automatizada de juntas de soldadura circunferenciales en tuberías de 273 mm (10 pulgadas) o más.

Este sistema puede integrarse como parte del sistema de radiografía digital XPRESS-SCAN® o funcionar de manera independiente. Su principal función es capturar, procesar y archivar perfiles digitales que representan la forma y las dimensiones precisas de las juntas de soldadura, proporcionando una inspección detallada y eficiente.

Ventajas

Escaneo Continuo de Alta Precisión.
Generación de Modelos 3D.
Cámara Fotográfica Opcional.
Detección Automática de Defectos.
Rendimiento Bajo Luz Solar.
Reducción del Tiempo de Inspección.

Cotizar

Suscribirme

Descripción

VISIO® es un sistema avanzado diseñado para la inspección visual y dimensional automatizada de juntas de soldadura circunferenciales en tuberías de 273 mm (10 pulgadas) o más.

Este sistema puede integrarse como parte del sistema de radiografía digital XPRESS-SCAN® o funcionar de manera independiente. Su principal función es capturar, procesar y archivar perfiles digitales que representan la forma y las dimensiones precisas de las juntas de soldadura, proporcionando una inspección detallada y eficiente.

  • Visio Grupo Testek Colombia
  • Visio Grupo Testek Colombia
  • Visio Grupo Testek Colombia
  • Visio Grupo Testek Colombia
Descripción
Ventajas
Solicitar Cotización

Descripción

El sistema VISIO® está diseñado para la inspección visual y dimensional automatizada de juntas de soldadura circunferenciales en tuberías de 273 mm (10 pulgadas) o más.

VISIO puede utilizarse como parte del sistema de radiografía digital XPRESS-SCAN® o como dispositivo independiente. Su principal función es adquirir, procesar y archivar perfiles digitales que caracterizan la forma y las dimensiones de las juntas de soldadura.

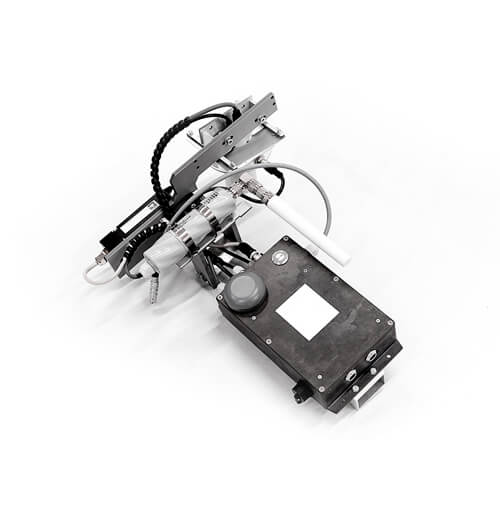

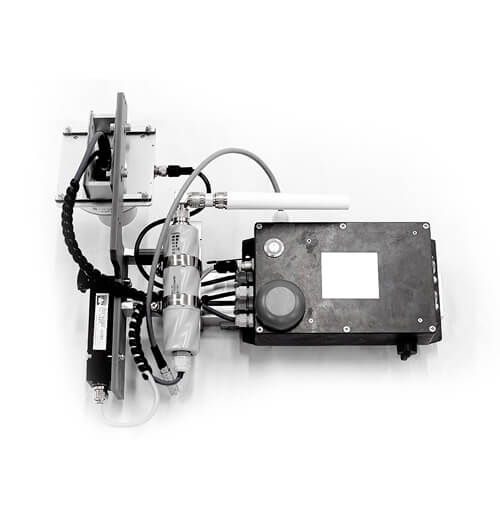

La unidad consta de un escáner láser de triangulación 2D montado sobre un carro que se desplaza a lo largo de la soldadura anular de una banda de tubería según un programa preestablecido. La inspección puede realizarse tanto con el módulo fijo como en movimiento: el carro se desplaza de una posición a otra, cubriendo toda la junta soldada. Los resultados del control de la junta soldada se transmiten en tiempo real al ordenador del operador de forma inalámbrica.

Ofrece hasta 12 horas de duración de la batería lo que asegura un trabajo continuo y eficiente durante el turno laboral.
El sistema cumple plenamente con los requisitos de las normas ISO/ASTM/ASME proporcionando imágenes radiográficas de la más alta calidad.
Puede funcionar con generadores de rayos X de diversos tipos y con fuentes gamma adaptándose a diferentes aplicaciones en ensayos no destructivos industriales.
La memoria interna del sistema guarda las imágenes incluso si se interrumpe la conexión con la estación del operador asegurando que no se pierdan datos.

*]:pointer-events-auto [content-visibility:auto] supports-[content-visibility:auto]:[contain-intrinsic-size:auto_100lvh] R6Vx5W_threadScrollVars scroll-mb-[calc(var(–scroll-root-safe-area-inset-bottom,0px)+var(–thread-response-height))] scroll-mt-[calc(var(–header-height)+min(200px,max(70px,20svh)))]» dir=»auto» data-turn-id=»request-69f20b38-4de8-83ea-af6f-5a94d4e5fa01-19″ data-testid=»conversation-turn-42″ data-scroll-anchor=»false» data-turn=»assistant»>

VISIO® es la solución perfecta para industrias que necesitan inspecciones visuales y dimensionales precisas y automatizadas.

Ventajas

El sistema proporciona un escaneo continuo con un paso de 1 mm, registrando los datos a lo largo de toda la costura de una sola vez.
El sistema permite construir un modelo 3D de la soldadura y rotar la imagen 3D resultante en diferentes ángulos para una mejor visualización y detección de defectos.
Se aplica un marcado automático para detectar si la altura de la soldadura excede o disminuye (resaltándola con diferentes colores), así como para el ancho de la soldadura y el desplazamiento del borde.
La rápida instalación y el escaneo reducen notablemente el tiempo de inspección circunferencial de la soldadura, especialmente cuando se utiliza junto con el sistema DR XPRESS-SCAN®.

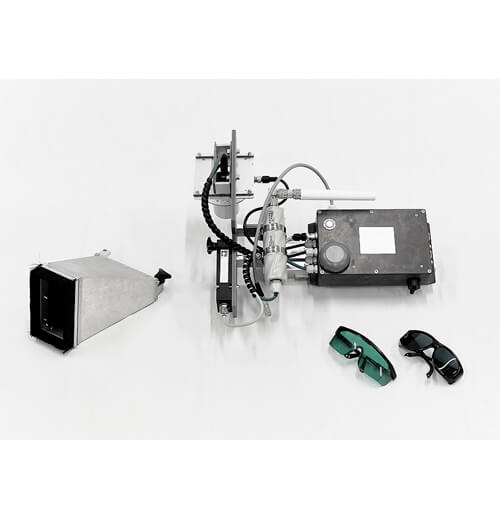

Se puede adquirir una cámara fotográfica opcional para capturar simultáneamente secciones específicas de la soldadura y alinearlas con el escaneo 3D generado (coincidencia automática de datos entre el láser y la cámara).
O haz del sensor láser no se ve afectado por la luz solar intensa.
