El ultrasonido industrial es uno de los métodos de Ensayos No Destructivos más utilizados en la industria para evaluar materiales, medir espesores, detectar discontinuidades internas y apoyar la toma de decisiones en control de calidad, mantenimiento, inspección e integridad mecánica.
Su importancia radica en que permite obtener información del interior de un componente sin destruirlo, sin cortarlo y sin sacarlo necesariamente de servicio. Esto lo convierte en una herramienta fundamental para empresas que necesitan evaluar tuberías, tanques, recipientes a presión, soldaduras, estructuras metálicas, piezas fundidas, componentes mecánicos y activos críticos expuestos a desgaste, corrosión o condiciones exigentes de operación.
En Grupo Testek, la línea de ultrasonido industrial reúne soluciones orientadas a dos necesidades clave de la industria:
Medir espesores y detectar fallas.
Aunque ambas aplicaciones utilizan el principio del ultrasonido, responden a objetivos diferentes. La medición de espesores busca conocer el espesor remanente o real de un material. La detección de fallas busca identificar discontinuidades internas, grietas, delaminaciones, falta de fusión, indicaciones volumétricas o condiciones que puedan comprometer la integridad del componente.
Entender esta diferencia es clave para seleccionar correctamente el equipo, el palpador, el procedimiento y la tecnología más adecuada para cada inspección.
¿Qué es el ultrasonido industrial?
El ultrasonido industrial es un método de inspección que utiliza ondas sonoras de alta frecuencia para evaluar materiales metálicos y no metálicos. Estas ondas se introducen en la pieza mediante un transductor o palpador y se propagan a través del material.
Cuando la onda encuentra una interfaz, un cambio de espesor, una discontinuidad, una pared posterior o un reflector interno, parte de la energía se refleja de vuelta hacia el equipo. A partir del tiempo de retorno de esa señal y de la velocidad acústica del material, es posible calcular distancias, espesores o ubicar indicaciones dentro del componente.
En términos prácticos, el ultrasonido permite responder preguntas como:
¿La tubería conserva el espesor mínimo requerido?
¿Existe pérdida de material por corrosión?
¿Hay una discontinuidad interna en una soldadura?
¿Se puede detectar una grieta o delaminación?
¿El componente presenta indicaciones que requieren evaluación?
¿La zona inspeccionada puede seguir en servicio?
¿Se requiere una inspección más avanzada?
Por eso, el ultrasonido industrial es una tecnología esencial para industrias como petróleo y gas, petroquímica, generación de energía, fabricación, minería, construcción, infraestructura, transporte, ferroviario, metalmecánica y servicios de inspección.
Medición de espesores por ultrasonido: una herramienta esencial contra la corrosión
La medición de espesores por ultrasonido es una de las aplicaciones más comunes y necesarias dentro del mantenimiento industrial.
Su objetivo principal es determinar el espesor de una pared metálica o no metálica desde una sola cara del componente. Esto es especialmente útil en tuberías, tanques, recipientes, calderas, intercambiadores, estructuras y equipos donde no se tiene acceso al lado opuesto del material.
En la industria, esta aplicación se utiliza principalmente para controlar pérdida de espesor por corrosión, erosión, desgaste o degradación durante el servicio.
Un programa de medición de espesores permite:
- Evaluar el espesor remanente de tuberías.
- Detectar zonas con posible pérdida de material.
- Monitorear corrosión en activos críticos.
- Comparar mediciones históricas.
- Calcular tendencias de desgaste o corrosión.
- Respaldar decisiones de mantenimiento.
- Definir reparaciones o reemplazos.
- Documentar la condición de un activo.
- Apoyar programas de integridad mecánica.
- Reducir incertidumbre en paradas de planta.
La medición de espesores no debe verse como una simple lectura numérica. Cuando se realiza correctamente, se convierte en información técnica para evaluar la vida útil, criticidad y condición real de un componente.
¿Cuándo se necesita un medidor de espesores?
Un medidor de espesores es ideal cuando el objetivo de la inspección es obtener lecturas rápidas, puntuales y repetibles del espesor de un material.
Estos equipos suelen presentar el resultado como una lectura numérica principal. Algunos modelos también pueden incluir representación tipo A-Scan o B-Scan para apoyar la interpretación, pero su enfoque principal es la medición de espesor.
Son especialmente útiles en:
- Inspección de tuberías.
- Evaluación de tanques.
- Recipientes a presión.
- Calderas.
- Líneas de proceso.
- Estructuras metálicas.
- Equipos sometidos a corrosión.
- Inspección de placas.
- Mantenimiento predictivo.
- Control de calidad de materiales.
- Verificación de espesores nominales.
- Programas de monitoreo de corrosión.
En esta categoría, Grupo Testek cuenta con equipos y accesorios como DM5E, DMS Go+ y palpadores para medición de espesores, disponibles dentro de la línea de ultrasonido industrial.

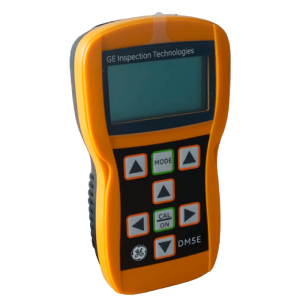

Krautkramer DM5E: medición de espesor simple, precisa y práctica
El Krautkramer DM5E de Waygate Technologies es un medidor de espesores diseñado para aplicaciones donde se requiere una solución simple, fácil de operar y precisa.
Este equipo permite trabajar con diferentes palpadores y puede ser actualizado por el usuario, lo que le da flexibilidad para distintas necesidades de inspección. También incorpora funciones como Dual Multi, visualización B-Scan y almacenamiento de datos alfanumérico con entrada USB.
Entre sus ventajas se encuentran:
- Operación sencilla.
- Medición precisa de espesores.
- Compatibilidad con diferentes palpadores.
- Generación de archivos CSV sin necesidad de software adicional.
- Operación con software Ultramate.
- Versiones DM5E Basic, DM5E y DM5E DL.
- Aplicación en empresas de inspección, refinerías, petroquímicas, líneas de producción y otras industrias.
El DM5E es una opción práctica para empresas que necesitan realizar mediciones de espesores de forma confiable, especialmente en rutinas de inspección, mantenimiento y control de corrosión.
DMS Go+: medición de espesor, registro de datos y evaluación de corrosión
El Krautkramer DMS Go+ es una solución portátil orientada a medición ultrasónica de espesores y aplicaciones de corrosión.
Dentro de sus fortalezas se encuentra su capacidad para trabajar con A-Scan, B-Scan y registro completo de datos, lo que permite realizar inspecciones más documentadas y organizadas. Además, su diseño portátil, robusto y ligero lo hace adecuado para trabajo en campo y ambientes industriales exigentes.
Este equipo es especialmente útil cuando se requiere:
- Medición de espesores en campo.
- Evaluación de corrosión.
- Registro de datos de inspección.
- Exportación de información.
- Trabajo en ambientes hostiles.
- Repetibilidad en inspecciones periódicas.
- Integración con programas de mantenimiento e integridad.
El DMS Go+ se posiciona como una herramienta flexible para inspectores que no solo necesitan medir, sino también documentar, comparar y gestionar información técnica de espesores.

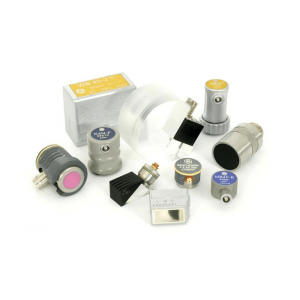

Palpadores para medición de espesores: el accesorio correcto marca la diferencia
En ultrasonido industrial, el equipo es importante, pero el palpador también es decisivo.
El palpador o transductor es el elemento que introduce y recibe la onda ultrasónica en el material. Su selección depende del tipo de inspección, espesor esperado, material, temperatura, rugosidad, geometría, acceso y condición superficial.
Para medición de espesores se pueden utilizar palpadores diseñados para:
- Medición general.
- Estructuras gruesas.
- Piezas pequeñas.
- Alta temperatura.
- Superficies con corrosión.
- Materiales con condiciones complejas.
- Medición a través de recubrimientos, según equipo y configuración.
Seleccionar correctamente el palpador mejora la confiabilidad de la medición y reduce errores asociados a acoplamiento, geometría, rugosidad o condiciones del material.
Por eso, Grupo Testek no solo ofrece equipos de medición, sino también accesorios y asesoría para configurar la solución adecuada según la aplicación.
Detección de fallas por ultrasonido: cuando se necesita evaluar la integridad interna
La detección de fallas por ultrasonido se utiliza cuando el objetivo no es solamente medir espesor, sino identificar discontinuidades internas o evaluar la integridad de un componente.
A diferencia de un medidor de espesores, un detector de fallas permite visualizar señales tipo A-Scan y analizar indicaciones que pueden estar asociadas a grietas, falta de fusión, falta de penetración, inclusiones, delaminaciones, porosidades, reflectores internos o condiciones geométricas.
Esta aplicación es esencial en:
- Inspección de soldaduras.
- Evaluación de piezas fundidas.
- Inspección de forjados.
- Componentes mecánicos.
- Ejes.
- Rieles.
- Placas.
- Recipientes.
- Estructuras metálicas.
- Tuberías.
- Control de calidad de fabricación.
- Evaluación de componentes en servicio.
Los detectores de fallas son necesarios cuando se desconoce la naturaleza exacta del defecto o cuando se requiere evaluar indicaciones internas con mayor detalle.
Ultrasonido convencional y A-Scan
En ultrasonido convencional, la representación tipo A-Scan muestra la amplitud de la señal en función del tiempo o distancia. Esta visualización permite al inspector identificar ecos, evaluar indicaciones, medir distancias, comparar amplitudes y aplicar criterios de evaluación según el procedimiento o norma aplicable.
El A-Scan es una herramienta fundamental para inspectores UT porque permite analizar la respuesta interna del material. Sin embargo, su correcta interpretación requiere capacitación, calibración adecuada, selección correcta del palpador y experiencia técnica.
En Grupo Testek, equipos como USM Go+ y USM 100 forman parte de esta línea orientada a detección de fallas ultrasónica.

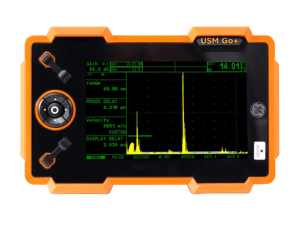

Krautkramer USM Go+: detector portátil para inspecciones exigentes
El Krautkramer USM Go+ de Waygate Technologies es un detector portátil ultrasónico de fallas diseñado para inspección en campo.
Su interfaz sencilla, visualización A-Scan de alta resolución y capacidad para detectar y dimensionar defectos o grietas lo convierten en una herramienta útil para inspectores que necesitan portabilidad, robustez y documentación.
Entre sus ventajas destacan:
- Detector portátil ultrasónico de fallas.
- Visualización A-Scan de alta resolución.
- Detección ultrasónica de defectos o grietas.
- Generación y almacenamiento de informes e imágenes.
- Peso menor a 2 libras.
- Diseño robusto para entornos industriales adversos.
- Conexión USB estándar.
- Protección IP67.
- Capacidad de grabar videos de inspección.
El USM Go+ es una solución adecuada para inspecciones basadas en códigos y normas comunes, especialmente cuando se requiere movilidad y desempeño en campo.
Krautkramer USM 100: conectividad, trazabilidad y decisiones más rápidas
El Krautkramer USM 100 de Waygate Technologies representa una evolución en detectores de fallas ultrasónicos portátiles.
Este equipo está diseñado para simplificar inspecciones, mejorar la experiencia del usuario y facilitar decisiones más informadas. Su enfoque combina excelencia ultrasónica, ergonomía, conectividad y diseño resistente.
Uno de sus diferenciales es la posibilidad de enriquecer datos de inspección con imágenes y geolocalización, lo que aporta mayor trazabilidad y mejora la documentación de resultados.
El USM 100 es especialmente valioso para empresas que buscan:
- Inspecciones más completas y precisas.
- Mejor experiencia de usuario.
- Mayor conectividad.
- Registro de información más completo.
- Trazabilidad mediante imágenes y ubicación.
- Transición desde equipos anteriores de la serie USM.
- Trabajo en activos industriales diversos.
En un entorno donde la documentación y trazabilidad son cada vez más importantes, el USM 100 permite integrar la inspección ultrasónica con un flujo de información más moderno y eficiente.

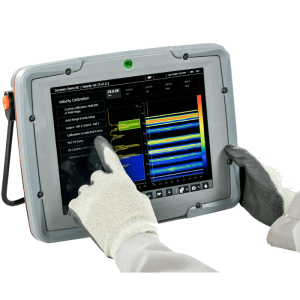

Mentor UT: arreglo de fases para mapeo de corrosión y evaluación avanzada
El Mentor UT es un detector ultrasónico optimizado para mapeo de corrosión y aplicaciones de arreglo de fases.
Su valor está en llevar la potencia del Phased Array al uso diario, con una interfaz táctil intuitiva y aplicaciones de inspección personalizables que guían al inspector en la configuración y calibración del equipo.
Entre sus características se encuentran:
- Detector Phased Array 32/32.
- Canal UT convencional.
- Frecuencia de repetición de pulsos de 18 kHz.
- Protección IP65.
- Pantalla táctil.
- Interfaz personalizable.
- Uso con guantes.
- Aplicaciones que guían configuración y calibración.
Este equipo es especialmente útil para empresas que requieren mapeo de corrosión, inspecciones avanzadas y mejor visualización de datos en activos industriales.
Arreglo de fases: inspección avanzada para soldaduras y corrosión
El ultrasonido por arreglo de fases, también conocido como Phased Array Ultrasonic Testing o PAUT, utiliza transductores con múltiples elementos que permiten controlar electrónicamente el haz ultrasónico.
A través de leyes focales, el sistema puede orientar, enfocar y barrer el haz dentro del material, generando inspecciones más eficientes y visualizaciones avanzadas.
Esta tecnología se utiliza ampliamente en:
- Inspección de soldaduras.
- Mapeo de corrosión.
- Evaluación de componentes críticos.
- Inspecciones codificadas.
- Reparaciones.
- Fabricación.
- Control de calidad.
- Integridad mecánica.
- Inspección de geometrías complejas.
Dentro de la categoría de detección de fallas y arreglo de fases, Grupo Testek incluye soluciones como Mentor UT, NOVASCAN y PHASCAN II, orientadas a aplicaciones donde se requiere mayor capacidad de análisis y representación de datos.

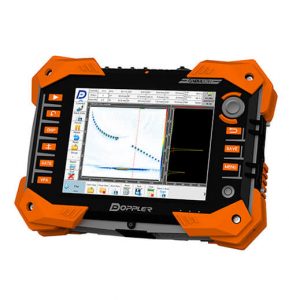

NOVASCAN: ultrasonido avanzado con Phased Array, TFM y FMC
El NOVASCAN es un detector portátil de defectos por matriz en fase que integra funciones avanzadas como Phased Array, TOFD, TFM y FMC.
Este tipo de solución está orientada a inspecciones complejas donde se requiere mayor capacidad de imagen, análisis y visualización de discontinuidades.
Entre sus aplicaciones potenciales se encuentran:
- Inspección de soldaduras.
- Componentes complejos.
- Evaluación avanzada de defectos.
- Investigación y desarrollo.
- Inspección de materiales con mayor exigencia técnica.
- Aplicaciones donde la visualización avanzada puede mejorar la interpretación.
NOVASCAN representa una alternativa para empresas que necesitan ir más allá del ultrasonido convencional y trabajar con tecnologías avanzadas de inspección.

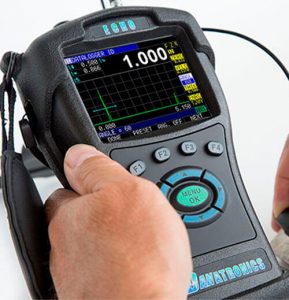

ECHO FD: detector de fallas portátil para aplicaciones amplias
El ECHO FD de Danatronics forma parte de las soluciones de detección de fallas disponibles en la categoría de ultrasonido industrial.
Este tipo de detector puede utilizarse en aplicaciones donde se necesita combinar portabilidad, capacidad de detección y flexibilidad para diferentes trabajos de inspección.
En el contexto industrial, equipos como ECHO FD pueden ser de interés para empresas de servicios, inspectores y departamentos de control de calidad que requieren una herramienta práctica para detección ultrasónica de fallas, mediciones y aplicaciones de campo.
Medición de espesor vs detección de fallas: ¿cuál equipo necesito?
Una de las preguntas más importantes al seleccionar tecnología UT es si se necesita un medidor de espesores o un detector de fallas.
La respuesta depende del objetivo.
Si el objetivo es conocer el espesor remanente de una tubería, tanque o componente, normalmente se selecciona un medidor de espesores.
Si el objetivo es buscar discontinuidades internas, evaluar una soldadura, dimensionar una indicación o analizar señales A-Scan con mayor detalle, se requiere un detector de fallas.
Si el objetivo es realizar inspecciones avanzadas, mapeo de corrosión, barridos sectoriales, representación codificada o análisis más completo de soldaduras, puede ser necesario un equipo de arreglo de fases.
La selección correcta depende de:
- Tipo de material.
- Geometría del componente.
- Espesor esperado.
- Condición superficial.
- Accesibilidad.
- Tipo de defecto buscado.
- Norma o código aplicable.
- Necesidad de registro de datos.
- Experiencia del inspector.
- Ambiente de trabajo.
- Requerimiento de portabilidad.
- Necesidad de documentación e informes.
Grupo Testek acompaña este proceso con asesoría técnica para ayudar a seleccionar el equipo correcto según la aplicación real del cliente.
Ultrasonido industrial en petróleo y gas
En petróleo y gas, el ultrasonido industrial tiene una aplicación directa en la evaluación de activos críticos.
Se utiliza para inspeccionar:
- Tuberías.
- Líneas de proceso.
- Recipientes a presión.
- Tanques de almacenamiento.
- Soldaduras.
- Calderas.
- Intercambiadores.
- Componentes sometidos a corrosión.
- Equipos estáticos.
- Estructuras metálicas.
- Zonas de difícil acceso.
La medición de espesores permite monitorear pérdida de material y apoyar programas de integridad mecánica. La detección de fallas permite evaluar soldaduras, componentes críticos y discontinuidades internas que podrían comprometer la operación.
En esta industria, una inspección confiable puede contribuir a reducir paradas no planificadas, prevenir fugas, mejorar seguridad y respaldar decisiones de mantenimiento.
Ultrasonido industrial en fabricación y control de calidad
En fabricación, el ultrasonido se utiliza para verificar que materiales, soldaduras y componentes cumplan con requisitos técnicos antes de entrar en servicio.
Puede aplicarse en:
- Soldaduras de fabricación.
- Piezas fundidas.
- Forjados.
- Placas.
- Ejes.
- Componentes mecanizados.
- Materiales laminados.
- Control de lotes.
- Recepción de materiales.
- Validación de procesos.
La detección de fallas ayuda a identificar discontinuidades internas que no son visibles superficialmente. Esto permite corregir problemas antes de que el componente llegue a operación.
Por eso, el ultrasonido industrial es una herramienta clave para mejorar la calidad del producto final y reducir retrabajos.
Ultrasonido industrial para monitoreo de corrosión
La corrosión es uno de los mecanismos de deterioro más relevantes en la industria. Puede reducir el espesor de tuberías, tanques, recipientes y estructuras metálicas hasta comprometer su capacidad de servicio.
El ultrasonido permite medir el espesor remanente y generar datos comparables en el tiempo. Cuando estas mediciones se organizan correctamente, pueden utilizarse para estimar velocidades de corrosión, priorizar intervenciones y definir zonas críticas.
Los equipos de medición de espesores y mapeo de corrosión disponibles en Grupo Testek ayudan a fortalecer programas de mantenimiento predictivo e integridad mecánica.
En este contexto, productos como DMS Go+ y Mentor UT resultan especialmente relevantes, porque permiten pasar de una lectura puntual a una gestión más organizada y técnica de los datos de corrosión.
Importancia de la capacitación del inspector
El ultrasonido industrial no depende solamente del equipo.
Un detector avanzado, un medidor moderno o un palpador adecuado no garantizan por sí solos una inspección confiable. El resultado depende también de la competencia del inspector.
El personal debe saber:
- Seleccionar el método adecuado.
- Elegir el palpador correcto.
- Preparar la superficie.
- Configurar el equipo.
- Calibrar correctamente.
- Interpretar señales A-Scan.
- Registrar datos.
- Aplicar criterios de aceptación.
- Reconocer limitaciones del método.
- Diferenciar indicaciones relevantes y no relevantes.
- Generar reportes claros.
- Trabajar bajo procedimientos y normas aplicables.
Por eso, Grupo Testek complementa su oferta tecnológica con el respaldo de Academia Testek, donde los profesionales pueden fortalecer sus competencias en ultrasonido industrial, Ensayos No Destructivos, inspección, corrosión e integridad.
Servicio, asesoría y soporte técnico: el valor de comprar con Grupo Testek
Al seleccionar un equipo de ultrasonido, el cliente no solo está comprando un instrumento. Está invirtiendo en una solución para tomar decisiones técnicas.
Por eso, es importante contar con un aliado que pueda ofrecer:
- Asesoría en selección de equipos.
- Recomendación de palpadores y accesorios.
- Orientación por aplicación industrial.
- Soporte técnico.
- Calibración y verificación.
- Capacitación.
- Acompañamiento comercial.
- Distribución regional.
- Soluciones para diferentes sectores.
Grupo Testek reúne tecnología, conocimiento técnico y experiencia en Ensayos No Destructivos para acompañar a empresas de inspección, mantenimiento, fabricación, petróleo y gas, energía, infraestructura, minería y metalmecánica.
¿Cómo elegir entre DM5E, DMS Go+, USM Go+, USM 100, Mentor UT o NOVASCAN?
Cada equipo responde a una necesidad distinta.
El DM5E es una alternativa práctica para medición de espesores simple, precisa y eficiente.
El DMS Go+ es ideal para medición de espesores, registro de datos y aplicaciones de corrosión donde se requiere mayor documentación.
El USM Go+ es una opción portátil para detección de fallas ultrasónica convencional en campo.
El USM 100 está orientado a inspecciones donde se requiere mayor conectividad, trazabilidad, ergonomía y documentación moderna.
El Mentor UT es una solución avanzada para mapeo de corrosión y arreglo de fases.
El NOVASCAN responde a aplicaciones avanzadas con Phased Array, TFM, FMC y TOFD.
La selección debe realizarse en función de la aplicación, no únicamente del nombre del equipo. Una inspección de espesores en tuberías no exige lo mismo que una inspección de soldadura crítica, un mapeo de corrosión o una evaluación avanzada con arreglo de fases.
Conclusión
El ultrasonido industrial es una herramienta esencial para evaluar materiales, medir espesores, detectar fallas internas y fortalecer programas de control de calidad, mantenimiento e integridad mecánica.
En aplicaciones de medición de espesores, equipos como DM5E y DMS Go+ permiten obtener datos confiables para monitoreo de corrosión, inspección de tuberías, tanques y activos industriales.
En detección de fallas, soluciones como USM Go+, USM 100, Mentor UT, NOVASCAN, ECHO FD y otros equipos de la categoría permiten evaluar discontinuidades internas, inspeccionar soldaduras, mapear corrosión y trabajar con diferentes niveles de complejidad técnica.
Para empresas que necesitan inspeccionar mejor, documentar mejor y decidir mejor, Grupo Testek ofrece una línea completa de soluciones en ultrasonido industrial, acompañada de asesoría técnica, soporte, capacitación y presencia regional.
Porque en la industria, detectar a tiempo puede evitar una falla.
Y medir con precisión puede proteger la continuidad operacional.
Preguntas frecuentes sobre ultrasonido industrial
¿Qué es el ultrasonido industrial?
El ultrasonido industrial es un método de Ensayo No Destructivo que utiliza ondas sonoras de alta frecuencia para evaluar materiales, medir espesores y detectar discontinuidades internas sin destruir el componente.
¿Para qué sirve la medición de espesores por ultrasonido?
Sirve para conocer el espesor real o remanente de un material, especialmente en tuberías, tanques, recipientes y equipos afectados por corrosión, erosión o desgaste.
¿Qué diferencia hay entre un medidor de espesores y un detector de fallas?
Un medidor de espesores está orientado principalmente a obtener lecturas de espesor. Un detector de fallas permite analizar señales ultrasónicas para identificar discontinuidades internas, grietas, delaminaciones o defectos en soldaduras y materiales.
¿Qué equipos de medición de espesores ofrece Grupo Testek?
Grupo Testek cuenta con equipos como DM5E, DMS Go+ y palpadores para medición de espesores dentro de su línea de ultrasonido industrial.
¿Qué equipos de detección de fallas ofrece Grupo Testek?
Dentro de la categoría de detección de fallas y arreglo de fases, Grupo Testek ofrece soluciones como USM Go+, USM 100, Mentor UT, NOVASCAN, ECHO FD, PHASCAN II, Krautkramer CL Go+ y otros equipos especializados.
¿Qué es Phased Array?
Phased Array es una técnica avanzada de ultrasonido que utiliza transductores con múltiples elementos para controlar electrónicamente el haz ultrasónico, permitiendo inspecciones más eficientes y visualizaciones avanzadas.
¿Dónde se aplica el ultrasonido industrial?
Se aplica en petróleo y gas, petroquímica, generación de energía, fabricación, metalmecánica, minería, infraestructura, transporte, ferroviario, construcción y servicios de inspección.
¿Por qué es importante capacitar al inspector UT?
Porque la confiabilidad de una inspección ultrasónica depende de la correcta selección del equipo, calibración, configuración, interpretación de señales, procedimiento aplicado y experiencia del personal.
¿Grupo Testek ofrece asesoría para seleccionar equipos de ultrasonido?
Sí. Grupo Testek acompaña a sus clientes en la selección de equipos, palpadores, accesorios, soluciones de inspección, soporte técnico y capacitación relacionada con ultrasonido industrial.
